2025年10月20日

プリアンプ切替器(3)

前回

プリアンプ切替器(2)　【2025/08/27】

https://x2020.livedoor.blog/archives/28328024.html

VUメーター、基準レベル発振器とか色々と機能を追加したもので、それに伴う問題が出て来てしまいました。⇒その対策がとりあえず完了

【変更内容】

1. 各プリアンプ間のゲイン(利得)を合わせる必要が有るので回路を見直し

2. プリアンプのゲイン(利得)を合わせるために1kHzの基準発振器を追加

3. プリアンプを評価する際の音楽ソースのレベル調整が出来るようにマスターボリュームを追加

4. プリアンプ間のゲイン合わせ確認ように追加したVUメーターのレンジが狭い(-20dB～+5dB)のでレベル調整用のボリュームを追加

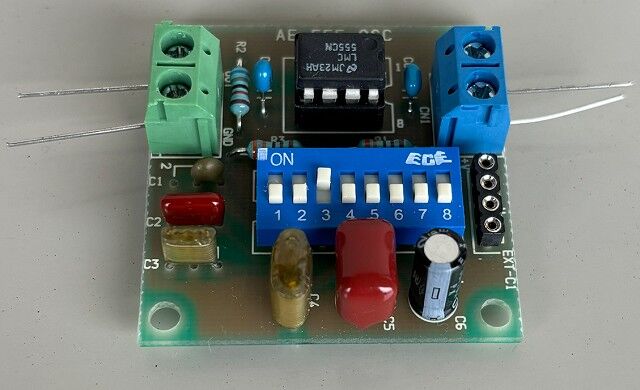

1kHzの基準発振器は昔購入した秋月電子のキット(マルチ周波数オシレーターキット)を使いました。

この発振器の出力は方形波なんですが、簡単なローパスフィルターを入れて使いました。

汚い波形ですが・・・とりあえず使います。

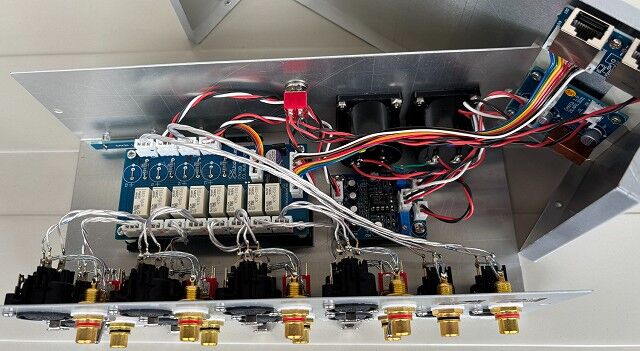

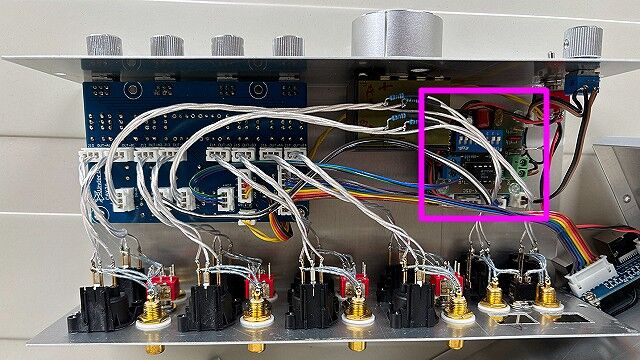

【入力切替器の内部】

赤枠の部分が秋月電子のキットです。

【出力切替器の内部】

中央右側がメーター用のアンプです

DC±12Vで使っているためDC±12VのDC-DCコンバーターを入れました。

少しノイズが心配なので電源スイッチを設けてメーターOFFに出来るようにしています。

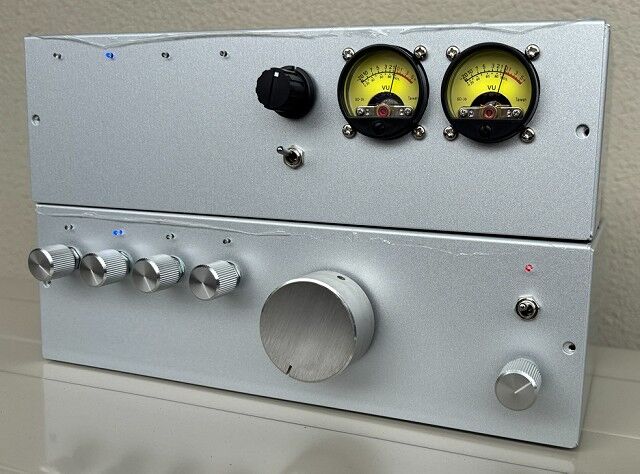

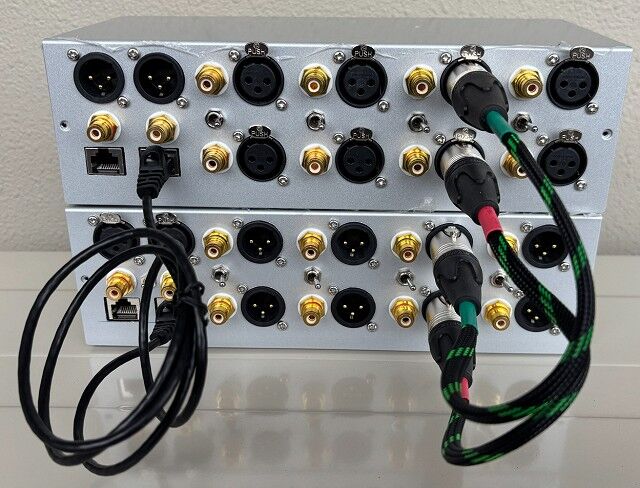

【下側：入力切替器　上側：出力切替器】

動作確認して問題無いようです。

各ユニット間はLANケーブルを使って接続しています。

電源はDC5Vを使用します。

LANケーブルは安く手に入るので良いですね。

何時になるか分からないですが、これを動かすコントローラを作る予定でいます。

2025年09月22日

BEHRINGER DEQ2496の電源交換(2)

BEHRINGER ( ベリンガー )社の DEQ2496に使われているスイッチング電源をリニア電源に交換する試みの最終段階です。

＜ 前回 ＞

BEHRINGER DEQ2496の電源交換(1)

https://x2020.livedoor.blog/archives/28363146.html

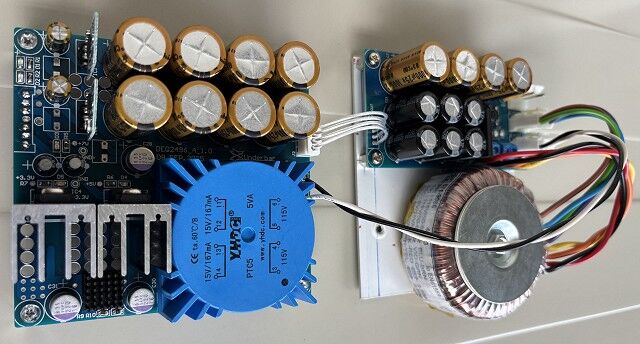

試作した基板に部品をハンダ付けしてユニットの完成です。

本来なら一枚基板で進めたかったのですが、下側の出っ張りとか有って二枚基板となりました。

このへんは、1Uのラックマウント規格のため外部への突起が制限されているためしょうが無いのだと思います。

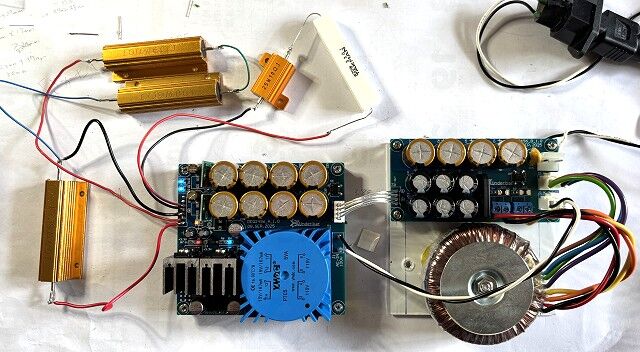

組み上がった基板の負荷テストを行いました。

負荷の抵抗器がかなり熱くなります、レギュレーターICも熱いです。

2時間ほど動作させ問題無いようです。

次にセットに組み込み実際の動作チェックです。

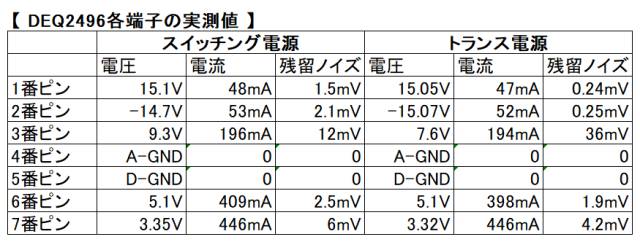

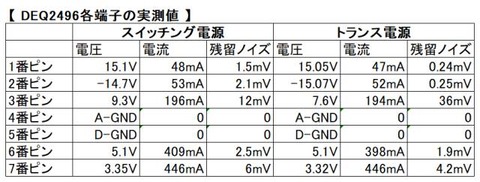

セット組み込み時の電源データーを取ってみました。参考データーです。

スイッチング電源よりはノイズが減っています。

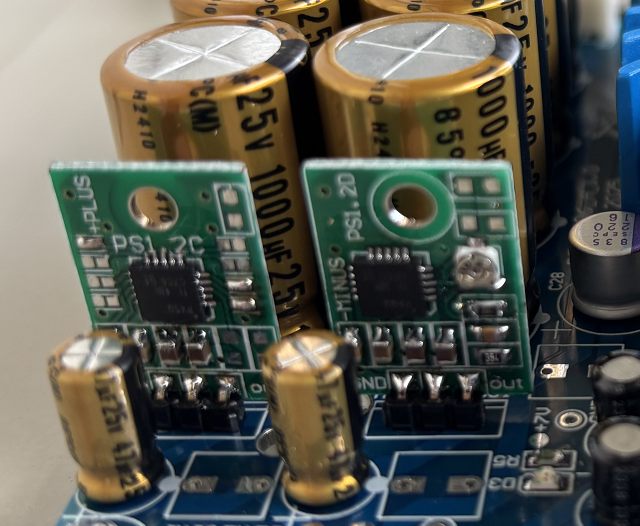

特に+15Vと-15Vのローノイズ電源ICはかなりの効果がありますね。

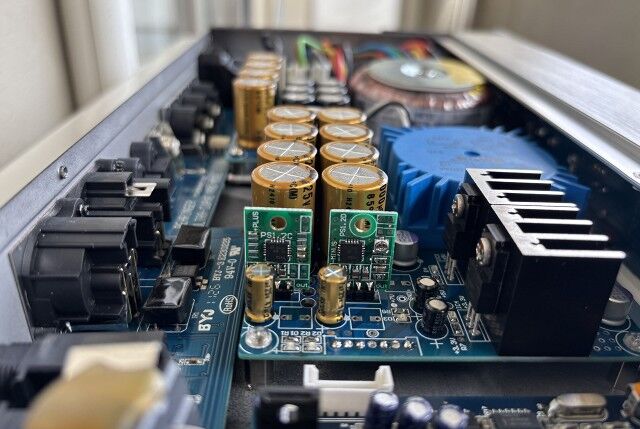

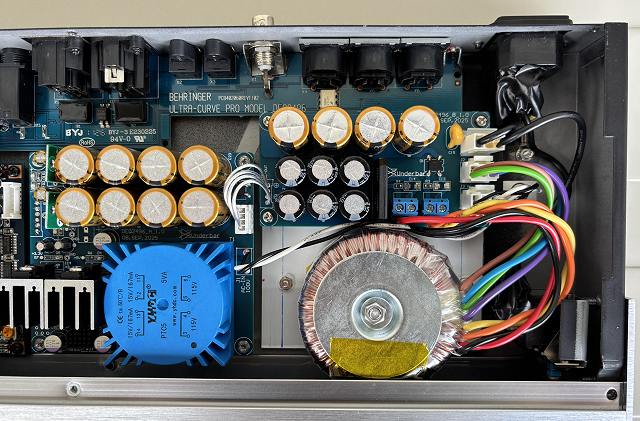

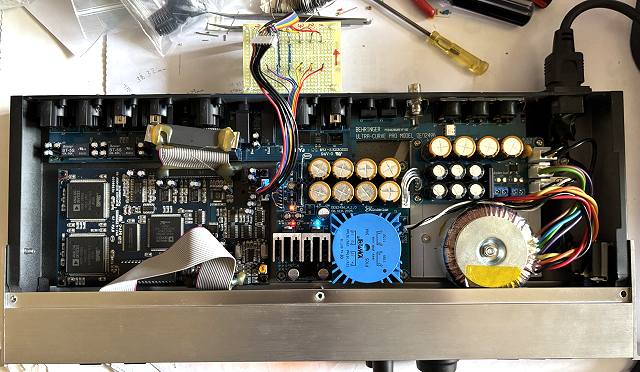

今回作製した基板を上から見るとこんな感じです。

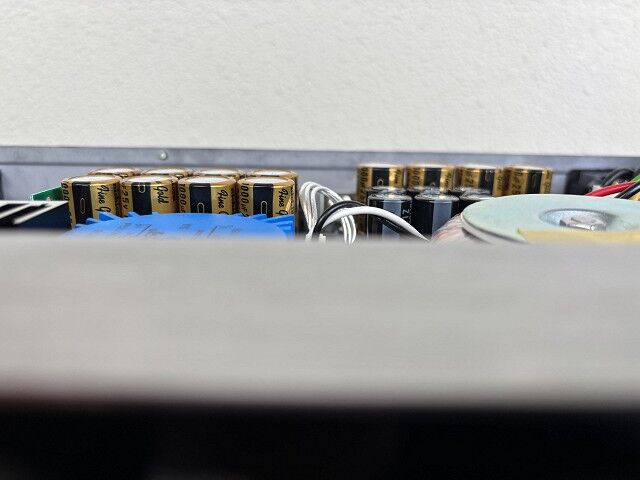

高さはかなりキツイです。ギリギリです。

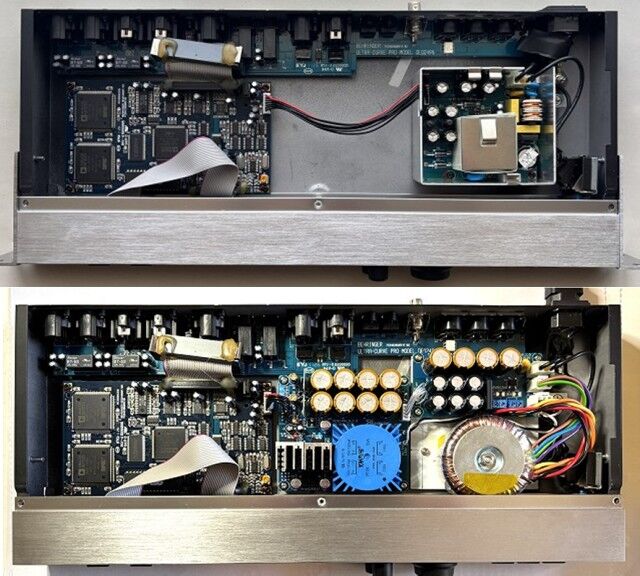

最後にスイッチング電源とリニア電源(トランス)の写真を並べてみました。

電源部品を押し込めました。

トロイダルトランスが2個ですので重量もかなり増えました。

今回作製して、1Uのラックマウント規格の製品の高さ方向の薄さと密閉性が内部の温度上昇を招き少し不安も残ります。

スイッチング電源なら効率90％くらいなのであまり熱も出しませんが、リニア電源(トランス)だと効率50％～60％ですので電力の半分が熱になります。

ベンチレーションを考える必要も有るなーと思いました。

2025年09月01日

BEHRINGER DEQ2496の電源交換(1)

BEHRINGER ( ベリンガー )社の DEQ2496に使われているスイッチング電源をリニア電源に交換する試みです。

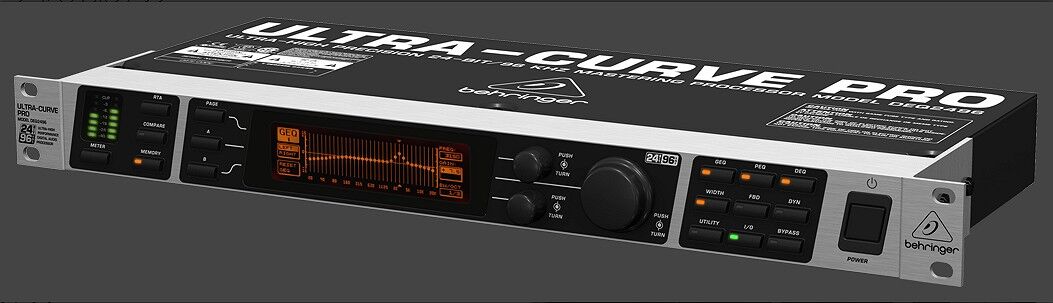

DEQ2496は1Uのラックマウント仕様でコンパクト纏められたデジタルイコライザー

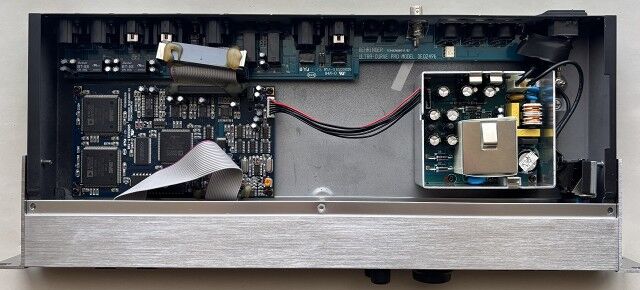

DEQ2496の本体中身を確認すると空きスペースがあり、スイッチング電源部分を外せばトロイダルトランスが2個入りそうです。

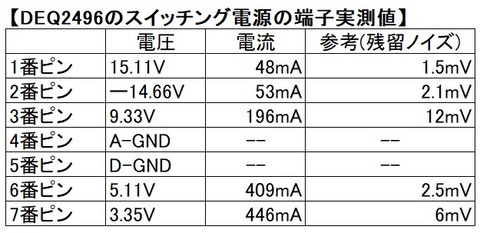

スイッチング電源を外す前に、基本データーを取って置きましょう。

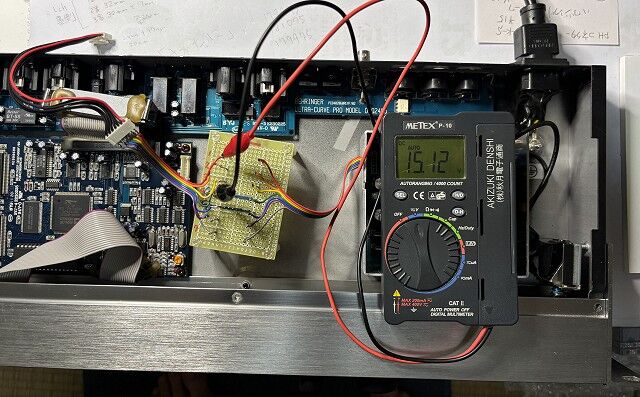

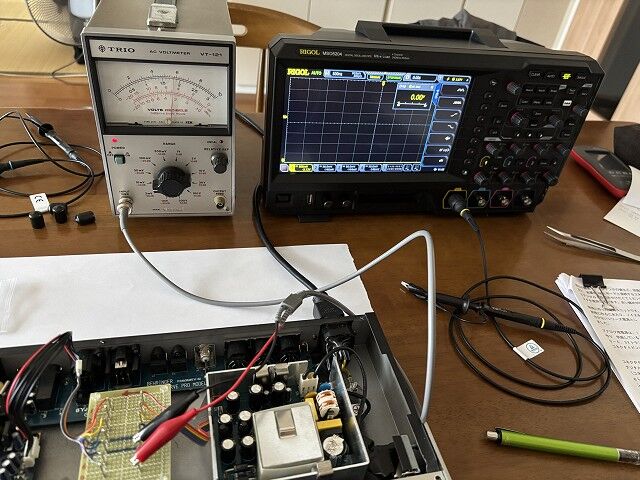

こんな感じで冶具を作りました。

線の途中に0.1Ωの抵抗を入れています。(基板の裏側)

残留ノイズは電子電圧計で測りました。

スイッチング電源としてはノイズが少ない方だと思います。

この電流値からトロイダルトランスの容量を決めます。

アナログの±15Vは100mA、9Vは300mA～400mAくらい有れば大丈夫でしょう。

デジタルの5Vと3.3Vは二つで1,200mA～1,500mAほど欲しいです。

となると、1つは5VAのトランスで、もう一つは25VA～30VAのトランスで考えましょう。

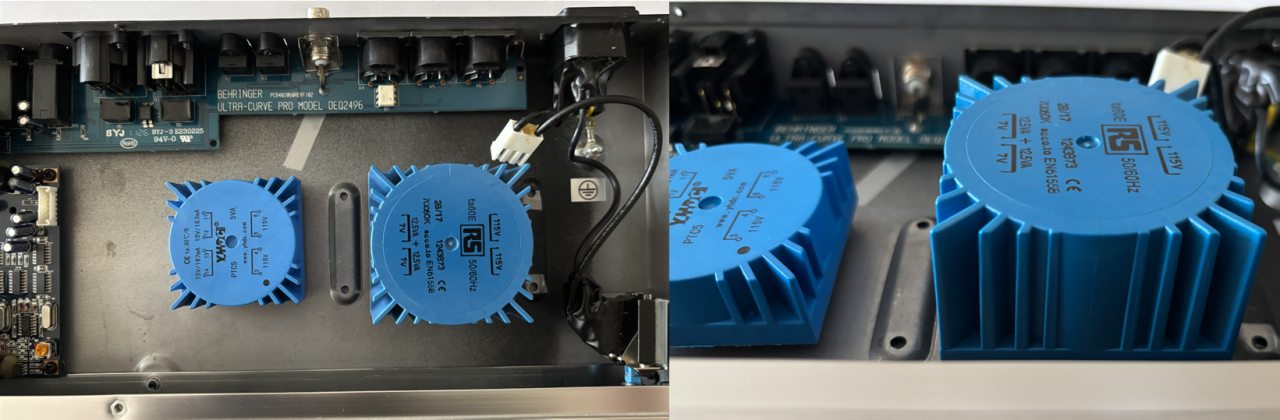

スイッチング電源を外して、トロイダルトランスのレイアウトを考えてみたのですが、25VAの大きい方のトロイダルトランスの高さが高く屋根にぶち当たります。

この2種類のトロイダルトランスが使えるとベストだったんですが。

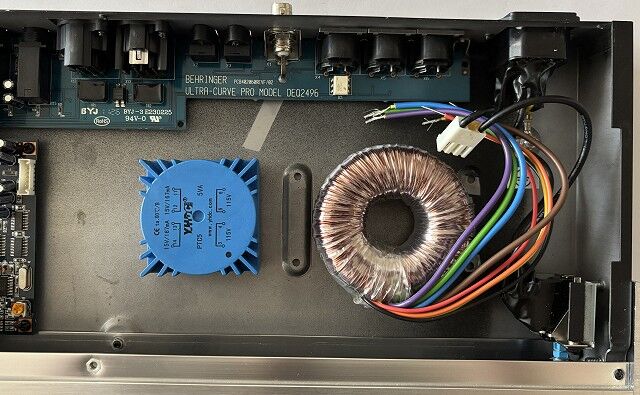

高さがNGなので、30VAのリードタイプのトランスに変更する事にしました。

これなら容量も余裕有るし良いと思います。

DEQ2496の内部温度を確認していて気になった点があります。

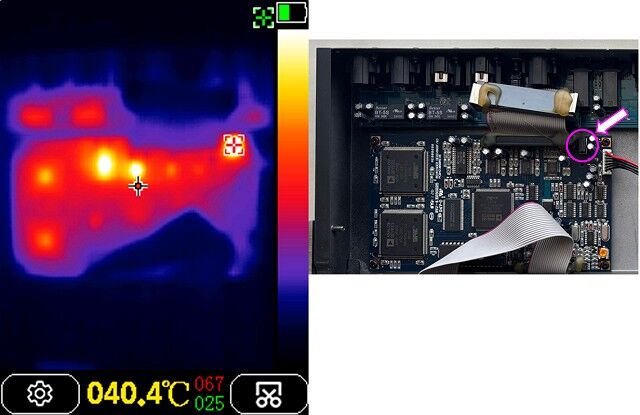

下の赤外線サーマルカメラの写真です。

右側の赤丸の部品で、これは9V電源を5Vに変換している3端子レギュレータです。

暑くて手で触っていられません。

気分的に良くないので対策を考えます。

ある程度方向性が決まったので、注文している部品が届いたら基板のアートワークに進みたいと思います。
