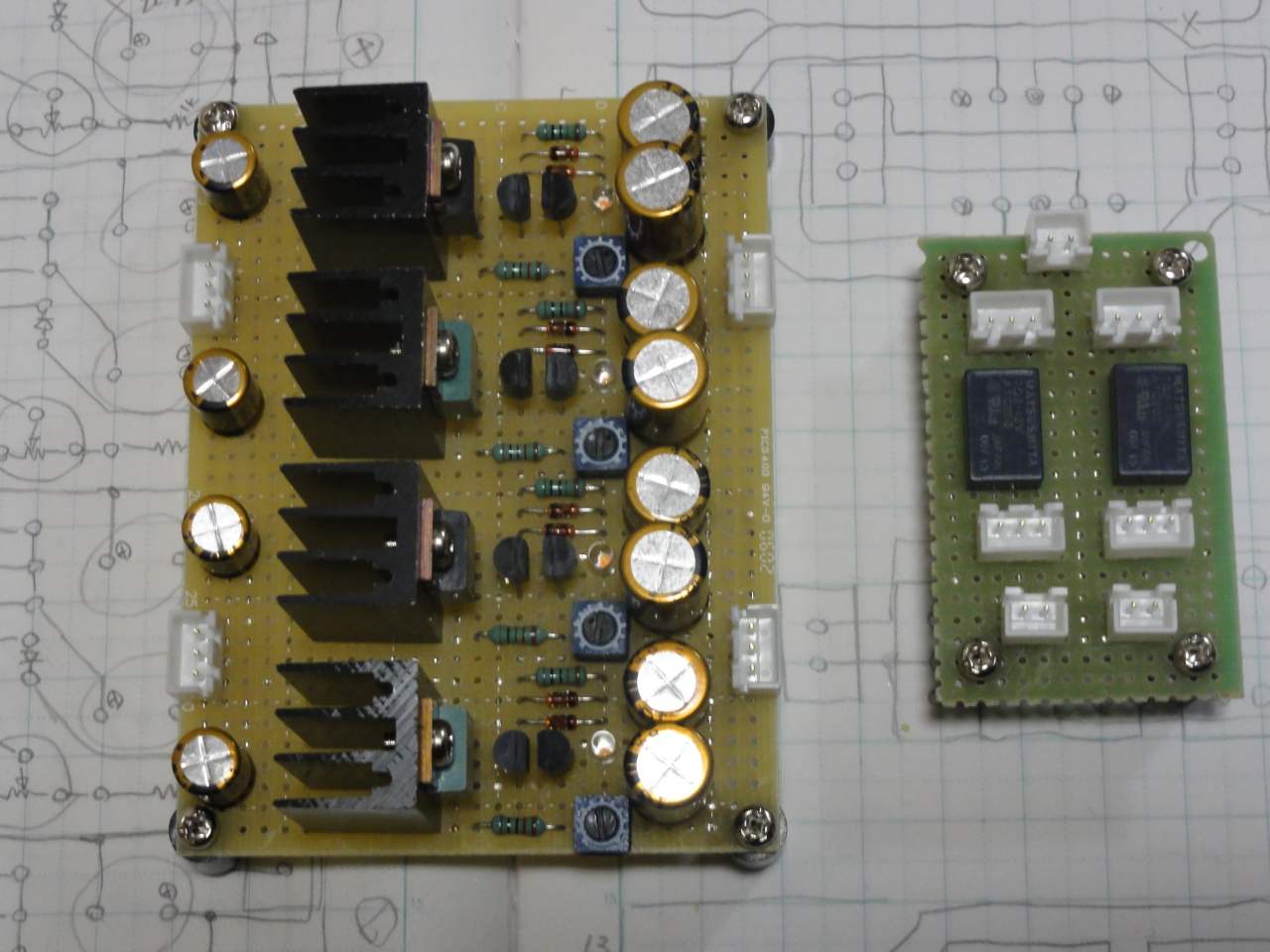

電源基板完成
この基板に電源プラス・マイナスの2チャンネル分(計4回路)を入れるのに苦労しました。
電解コンデンサーは、ニチコンのFine Goldで統一して、トランジスターは、定番の2SA1015GR、2SC1815GRを使い、パワートランジスターは、既に製造中止に成ってます2SA968、2SC2238を使いました(手持ちパーツの在庫整理です)。
電解コンデンサーは、ニチコンのFine Goldで統一して、トランジスターは、定番の2SA1015GR、2SC1815GRを使い、パワートランジスターは、既に製造中止に成ってます2SA968、2SC2238を使いました(手持ちパーツの在庫整理です)。

レイアウトで注意したのは、温度劣化を考えて電解コンデンサーを成るべく放熱器から離すようにしました。
動作確認、電圧調整と特に問題無く15Vに設定でき、ほぼ、シュミレーション通りに行きました。
また、入力の切り換え回路も完成しました。切り換えは、ケースのスペースがないため小型リレーで切り換える事にしました。
また、入力の切り換え回路も完成しました。切り換えは、ケースのスペースがないため小型リレーで切り換える事にしました。

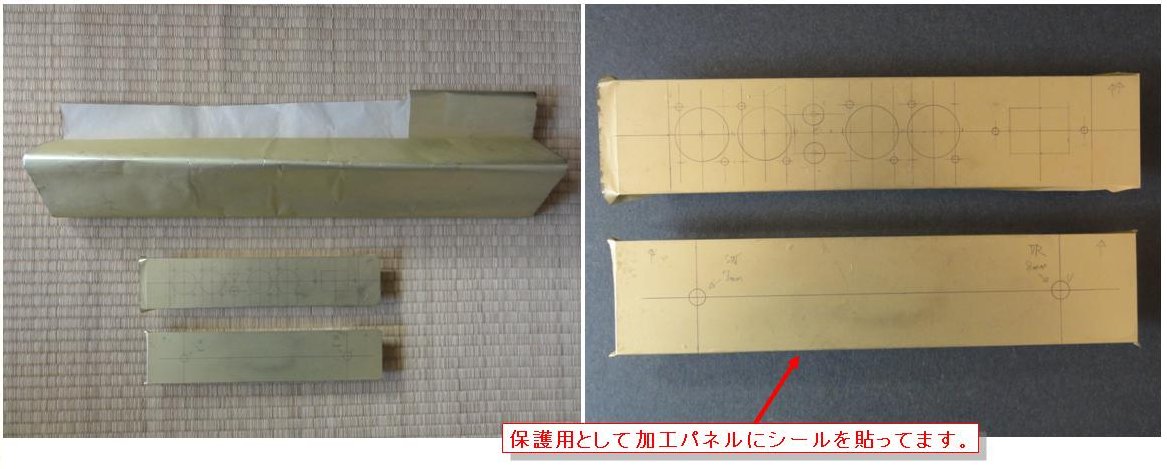

ケースの穴加工は中断してますが、穴加工再開です。
