最近、アンプに使用するトロイダルトランスを色々と探しているのですが、値段がかなり高くなっています。
20250224_01

今探しているのは、5VA位の小型のトロイダルトランスで値段を調べると

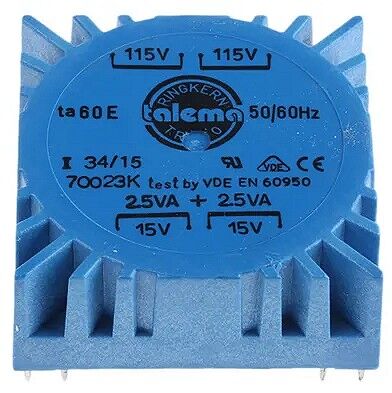

【Nuvotem Talema】 2次側：2 x 15V　電力：5VAで￥3,538(税込)
【RS PRO】2次側：2 x 15V　電力：5VAで￥3,109(税込)
このトロイダルトランスを2個使う予定ですので、安くても6,200円掛かります。
そこでAliExpressで探してみたところ良いのが有りましたので2個購入しました。
20250224_02
形状寸法はNuvotem Talemaと同じ感じです。若干高さが高いです。
購入価格は送料込みで1個　￥1,805 (2個で￥3610)とかなり安かったです。

先ずは、どのくらい電流が取れるかテストをしてみる事にしました。
20250224_03


電源の整流基板は手元の有ったやつを使い負荷抵抗を100Ωにして測定します。
20250224_04
無負荷で約DC22.5V / 22.5Vと電圧のバラツキは有りませんでした。
100Ωの負荷を繋げるとDC13.6V / 13.6Vと出圧が下がりました。
電子負荷が有ると詳しく確認出来るのですがね。
DC13.6V / 100Ω＝DC136mA

比較するトロイダルトランスが無いのでこの値が良いのか分かりませんが、15Vで110mA位かなと考えます。


気になった点は、トロイダルトランスを止めるセンターの穴にネジが切って無いことです。
20250224_05
購入先の写真(左側)では、真鍮のネジが埋め込まれています。
このへんは、中華製品アルアルです。
タッピングねじで対応したいと思っています。

本日、追加で4個購入したので、どの様な物が届くか楽しみです。
