パルストランスを、3種類揃えました。

イメージ 1

イメージ 2

これらのパルストランスの特性を確認して良い物を選びます。
問題は、24bit 192KHzのソースが無いので、代用できる信号を探す必要あります。
無ければ、クリスタル発振器で代用するしかないです。
タグ ：
#その他趣味

リンギングが出ていないか、各ポイントの波形を確認してみました。
先ず最初に、クロック(発振回路)の波形、少しリンギングを生じていたので、ダンピング抵抗をかました。少し効き過ぎているかな。

イメージ 1

24.576MHｚ　システムクロックの波形　
イメージ 2

次はDACの入力端子の波形
イメージ 3

ビットクロック(BCK)の波形　　　なんかノイズぽい波形。
イメージ 4

シリアルオーディオデータ(DIN)波形　　角はでているが振動はない
イメージ 5

L/Rクロック(LRCK)の波形　　これも角はでているが振動はない
イメージ 6

DACの部分は、もう少し、ダンピング抵抗を調整したいと思います。

オーディオでは、線を繋げればOKですが、デジタル回路や高周波回路では、マッチングを取る必要が有ります。
これをしないと、リンギング・ノイズや反射・ノイズが発生し、そして、このノイズがジッターを悪化させる一つの原因でもあります。
タグ ：
#その他趣味

現在作成中のDACは、バランス型のインターフェースにも対応するように進めています。
 AES/EBU(AES3-199x/IEC 958)
イメージ 1

バランスは、AES3 XLR-3のコネクターです。そしてそのケーブを安く手に入れました。

イメージ 2

早速、CDPとDACをXLRケーブル(STP 110Ω)で繋げてみました。CDの44.1KHzは問題なくホットとコールド側の波形がでました。

イメージ 3

本来なら192KHzで確認したかったのですが、どうにかしないと。
タグ ：
#その他趣味

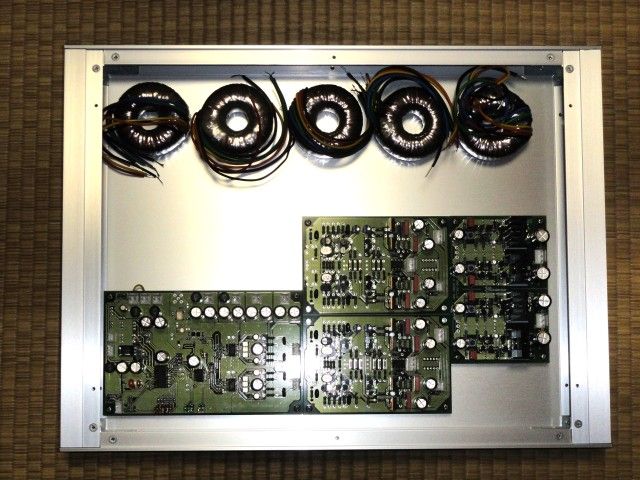

各ユニットの基本動作確認を終えたのでケースへのレイアウトを考えてみました。
スムーズな信号の流れを考えると、この２種類のパターンですかね。

イメージ 1

イメージ 2

空いているスペースに、整流回路と電解コンデンサーを無理やり押し込めます。
トロイダルトランス、5個はきついかな。
タグ ：
#その他趣味

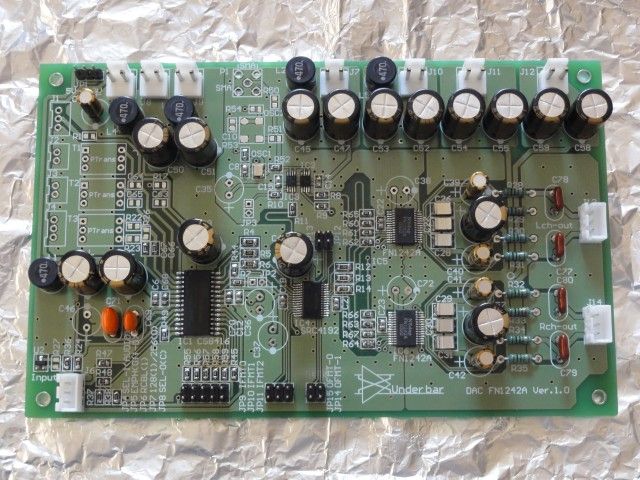

基板に電解コンデンサとクロック用発振器をハンダ付けしたが、クロック発振器が？

イメージ 1

サンプルレートコンバーターに使う低位相雑音のクロック用発振器(24.576MHz)が上手く発振しなく、仕様書を確認してみたら発振電圧が0.8Vp-pとなっていた。3.3Vの発振電圧が必要なのでこれでは使えない。その為もしものことを考えて作っておいた第2発振器を使うことにした。回路パターンを作っておいて良かった。

イメージ 2

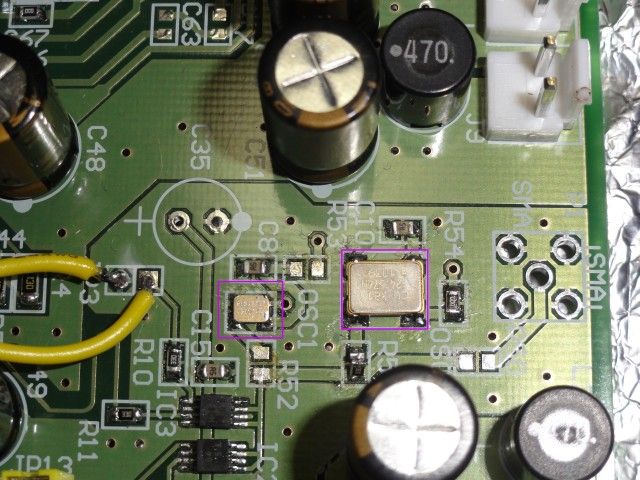

左側の赤く囲んだ発振器の性能（位相雑音がかなり少なかった）が良かったが使えなく ・ ・ ・　残念

タグ ：
